MAST Flachsaugbodenplatte m. Manschette für TP 4-1, T 6 L, T 6, T 8

TECHNISCHE DATEN:Förderhöhe H (max.): 18 mFördermenge Q (max.): 660 l/min.Motor: 3~ 400 V Wechselstrom 50 HzLeistung P1/P2: 1,6 kW/1,2 kWNennstrom: 2,9 ADrehzahl: 2800 U/min.Gewicht: 22 kgAbmessungen: Ø 19 x B 23 x H 50 cmAnschlussgröße: G 2″STORZ - Kupplung: CKorndurchlass: Ø 8 mmAnschlussleitung: H 07 RN-F 4G1,5 (20 m)Anschlussstecker: CEE 16 A Ein/Aus-Schalter 5-polig IP45Motorschutzstecker mit Drehfelderkennung und PhasenwenderEINSATZBEREICH:Schmutzwasser mit FeststoffanteilEintauchtiefe max: 20 mTemperatur Fördermedium max: 60° CFlüssigkeitsdichte max: 1,1 kg/dm³pH-Wert min: 5pH-Wert max: 8FÖRDERLEISTUNG:Förderstrom Q l/min.660560400160  0Förderhöhe H m (WS)    0    5   10  1518BESONDERHEITEN:serienmäßige Flachsaugeinrichtung(optional Heisswasserausführung bis 90° C)(optional mit MD-Elektronik (Drehrichtungsautomatik, etc.))(optional mit B-Kupplung saugseitig als Verstärkerpumpe (Tandem))Überlastschutzvergossener Motortrockenlaufsicheröl-/silikonfreiwartungsfreistabiler Metallgriffleicht tragbar mit einer Hand im SchwerpunktKontrollöffnungGleitringdichtungWERKSTOFFE:Tragegriff: Stahl beschichtetMotorgehäuse: Al-Legierung nach DIN EN 1706*Pumpengehäuse: PVC-USaugsieb: nichtrostender StahlBodenplatte: Al-Legierung nach DIN EN 1706*Rotorwelle: nichtrostender Stahl 1.4021Laufrad: Sondergusseisen nach DIN EN 1563**Leitapparat: Sondergusseisen nach DIN EN 1563**Schrauben: nichtrostender Stahl A2Dichtungen: mineralölbeständige ElastomereWellenabdichtung: Gleitringdichtung Kohle / Keramik*meerwasserbeständig, korrosionsfrei**verschleißfest, unzerbrechlich

TECHNISCHE DATEN: Förderhöhe H (max.): 18 m Fördermenge Q (max.): 660 l/min. Motor: 1~ 230 V Wechselstrom 50 Hz Leistung P1/P2: 1,6 kW/1,2 kW Nennstrom: 8,1 A Drehzahl: 2800 U/min. Gewicht: 20,5 kg Abmessungen: Ø 19 x B 23 x H 50 cm Anschlussgröße: G 2" STORZ - Kupplung: C Korndurchlass: Ø 8 mm Anschlussleitung: H 07 RN-F 3G1,5 (20 m) Anschlussstecker: Schuko IP44 16A  EINSATZBEREICH:Schmutzwasser mit FeststoffanteilEintauchtiefe max: 20 mTemperatur Fördermedium max: 60° CFlüssigkeitsdichte max: 1,1 kg/dm³pH-Wert min: 5pH-Wert max: 8  FÖRDERLEISTUNG:Förderstrom Q l/min.660560400160  0Förderhöhe H m (WS)    0    5  10  1518 BESONDERHEITEN:serienmäßige Flachsaugeinrichtungeingebauter KondensatorMotor mit thermischen Wicklungsschutzwartungsfreitrockenlaufsicherkeine Ölkammervergossener Motorstabiler Metallgriffleicht tragbar mit einer Hand im SchwerpunktKontrollöffnungGleitringdichtung(optional Heisswasserausführung bis 90° C)(optional mit Kugelschwimmschalter angebaut oder steckbar)(optional mit B-Kupplung saugseitig als Verstärkerpumpe (Tandem))  WERKSTOFFE:Tragegriff: Stahl beschichtetMotorgehäuse: Al-Legierung nach DIN EN 1706*Pumpengehäuse: PVC-USaugsieb: nichtrostender StahlBodenplatte: Al-Legierung nach DIN EN 1706*Rotorwelle: nichtrostender Stahl 1.4021Laufrad: Sondergusseisen nach DIN EN 1563**Leitapparat: Sondergusseisen nach DIN EN 1563**Schrauben: nichtrostender Stahl A2Dichtungen: mineralölbeständige ElastomereWellenabdichtung: Gleitringdichtung Kohle / Keramik *meerwasserbeständig, korrosionsfrei**verschleißfest, unzerbrechlich

TECHNISCHE DATEN:Förderhöhe H (max.): 18 mFördermenge Q (max.): 800 l/min.Motor: 3~ 400 V Wechselstrom 50 HzLeistung P1/P2: 2 kW/1,5 kWNennstrom: 3,8 A Drehzahl: 2800 U/min.Gewicht: 23 kgAbmessungen: Ø 19 x B 23 x H 50 cmAnschlussgröße: G 2.5"STORZ - Kupplung: BKorndurchlass: Ø 8 mmAnschlussleitung: H 07 RN-F 4G1,5 (20 m)Anschlussstecker: CEE 16 A Ein/Aus-Schalter 5-polig IP45Motorschutzstecker mit Drehfelderkennung und PhasenwenderEINSATZBEREICH: Schmutzwasser mit FeststoffanteilEintauchtiefe max: 20 mTemperatur Fördermedium max: 60° CFlüssigkeitsdichte max: 1,1 kg/dm³pH-Wert min: 5pH-Wert max: 8FÖRDERLEISTUNG:Förderstrom Q l/min.800690500210  0Förderhöhe H m (WS)    0    5  10  1518BESONDERHEITEN:serienmäßige Flachsaugeinrichtung(optional Heisswasserausführung bis 90° C)(optional mit MD-Elektronik (Drehrichtungsautomatik,etc.))(optional mit B-Kupplung saugseitig als Verstärkerpumpe (Tandem))Überlastschutzvergossener Motortrockenlaufsicheröl-/silikonfreiwartungsfreistabiler Metallgriffleicht tragbar mit einer Hand im SchwerpunktKontrollöffnungGleitringdichtung WERKSTOFFE:Tragegriff: Stahl beschichtetMotorgehäuse: Al-Legierung nach DIN EN 1706*Pumpengehäuse: PVC-USaugsieb: nichtrostender StahlBodenplatte: Al-Legierung nach DIN EN 1706*Rotorwelle: nichtrostender Stahl 1.4021Laufrad: Sondergusseisen nach DIN EN 1563** Leitapparat: Sondergusseisen nach DIN EN 1563** Schrauben: nichtrostender Stahl A2Dichtungen: mineralölbeständige ElastomereWellenabdichtung: Gleitringdichtung Kohle / Keramik*meerwasserbeständig, korrosionsfrei**verschleißfest, unzerbrechlich

TECHNISCHE DATEN: Fördermenge Q (max.): 780 l/min. Motor: 1~ 230 V Wechselstrom 50 Hz Leistung P1/P2: 1,8 kW/1,3 kW Nennstrom: 8,1 A Drehzahl: 2800 U/min. Gewicht: 20,5 kg Abmessungen: Ø 19 x B 23 x H 50 cm Anschlussgröße: G 2.5" STORZ - Kupplung: B Korndurchlass: Ø 8 mm Anschlussleitung: H 07 RN-F 3G1,5 (20 m) Anschlussstecker: Schuko 16 A IP67 nach DIN 49 443 EINSATZBEREICH: Schmutzwasser mit FeststoffanteilEintauchtiefe max: 20 mTemperatur Fördermedium max: 60° CFlüssigkeitsdichte max: 1,1 kg/dm³pH-Wert min: 5pH-Wert max: 8 FÖRDERLEISTUNG: Förderstrom Q l/min. 780 610 400 220  0Druck bar (p)     0 0,5   1,0   1,21,5BESONDERHEITEN: DIN Prüfnr.: PVR 305/10/84serienmäßige Flachsaugeinrichtung zur Aufnahme geringer Wasserstände und nahezu wischtrockenes Absaugeneingebauter KondensatorMotor mit thermischen WicklungsschutzTemperaturschutzwartungsfreitrockenlaufsicheröl-/silikonfreikeine Ölkammervergossener Motorstabiler MetallgriffGleitringdichtungleicht tragbar mit einer Hand im Schwerpunkt(optional mit Personenschutzeinrichtung)(optional mit B-Kupplung saugseitig als Verstärkerpumpe (Tandem)) WERKSTOFFE: Tragegriff: Stahl beschichtetMotorgehäuse: Al-Legierung nach DIN EN 1706*Pumpengehäuse: PVC-USaugsieb: nichtrostender StahlBodenplatte: Al-Legierung nach DIN EN 1706*Rotorwelle: nichtrostender Stahl 1.4021Laufrad: Sondergusseisen nach DIN EN 1563**Leitapparat: Sondergusseisen nach DIN EN 1563**Schrauben: nichtrostender Stahl A2Dichtungen: mineralölbeständige ElastomereWellenabdichtung: Gleitringdichtung Kohle / Keramik*meerwasserbeständig, korrosionsfrei**verschleißfest, unzerbrechlich

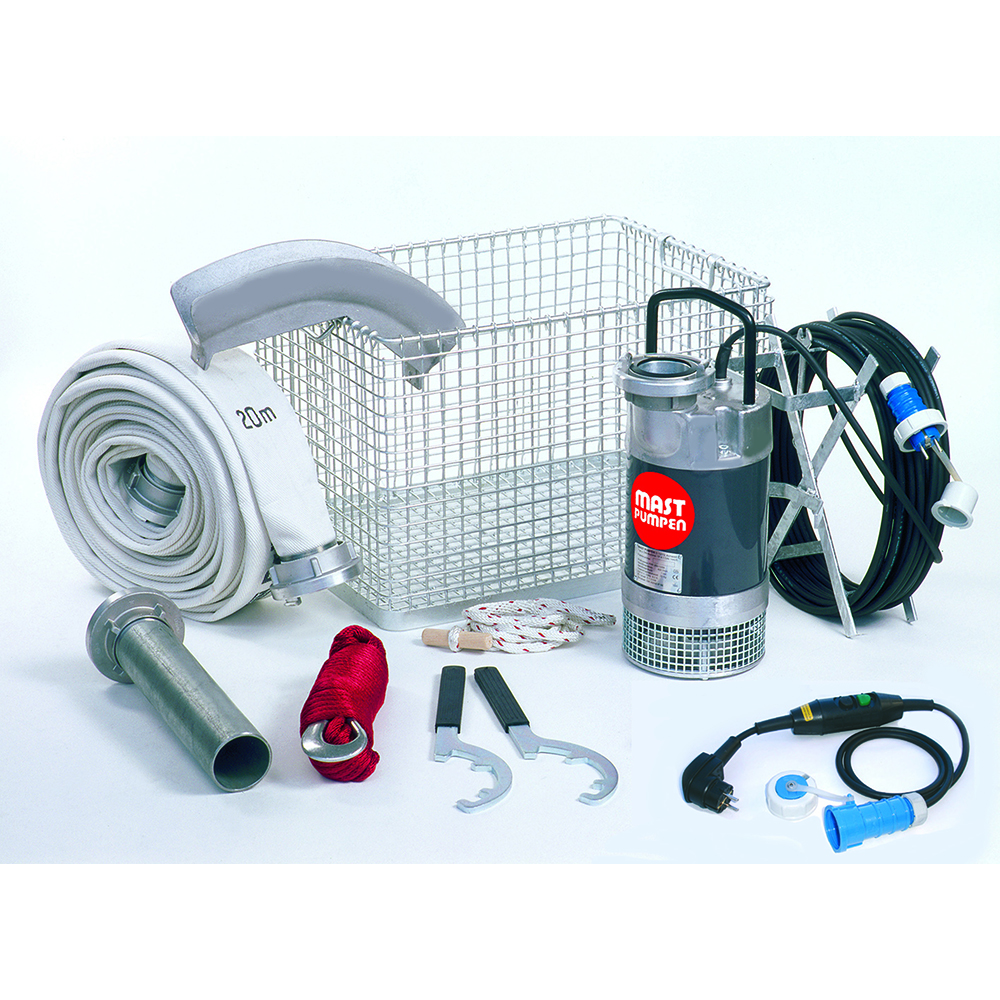

TECHNISCHE DATEN: Fördermenge Q (max.): 780 l/min. Motor: 1~ 230 V Wechselstrom 50 Hz Leistung P1/P2: 1,8 kW/1,3 kW Nennstrom: 8,1 A Drehzahl: 2800 U/min. Gewicht: 20,5 kg Abmessungen: Ø 19 x B 23 x H 50 cm Anschlussgröße: G 2.5" STORZ - Kupplung: B Korndurchlass: Ø 8 mm Anschlussleitung: H 07 RN-F 3G1,5 (20 m) Anschlussstecker: Schuko 16 A IP67 nach DIN 49 443 Pumpensatz bestehend aus: 1 St. Tauchpumpe TP 4-1  DIN 14 425 (B-Storz)1 Paar Kupplungsschlüssel A/B/C  DIN 14 8221 St. Druckschlauch 20 m  DIN 14 811-B-20-K1 St. Auslaufrohr B1 St. Schlauchknickschutz (Aluminiumlegierung)1 St. Seilschlauchhalter  DIN 14 8281 St. Arbeitsleine  DIN 14 9201 St. Personenschutzstecker 230 V (steckbar)1 St. Kabelhalter mit Ring-Gabel-Schlüssel 13 mm1 St. Drahtgitterkorb verzinkt L x B x H: 615 x 415 x 405 mm / Maschenweite 20-25 mm mit 2 Tragegriffen, stapelbar EINSATZBEREICH: Schmutzwasser mit FeststoffanteilEintauchtiefe max: 20 mTemperatur Fördermedium max: 60° CFlüssigkeitsdichte max: 1,1 kg/dm³pH-Wert min: 5pH-Wert max: 8 FÖRDERLEISTUNG: Förderstrom Q l/min. 780 610 400 220  0Druck bar (p)     0 0,5   1,0   1,21,5BESONDERHEITEN: DIN Prüfnr.: PVR 305/10/84serienmäßige Flachsaugeinrichtung zur Aufnahme geringer Wasserstände und nahezu wischtrockenes Absaugeneingebauter KondensatorMotor mit thermischen WicklungsschutzTemperaturschutzwartungsfreitrockenlaufsicheröl-/silikonfreikeine Ölkammervergossener Motorstabiler MetallgriffGleitringdichtungleicht tragbar mit einer Hand im Schwerpunkt(optional mit Personenschutzeinrichtung)(optional mit B-Kupplung saugseitig als Verstärkerpumpe (Tandem)) WERKSTOFFE: Tragegriff: Stahl beschichtetMotorgehäuse: Al-Legierung nach DIN EN 1706*Pumpengehäuse: PVC-USaugsieb: nichtrostender StahlBodenplatte: Al-Legierung nach DIN EN 1706*Rotorwelle: nichtrostender Stahl 1.4021Laufrad: Sondergusseisen nach DIN EN 1563**Leitapparat: Sondergusseisen nach DIN EN 1563**Schrauben: nichtrostender Stahl A2Dichtungen: mineralölbeständige ElastomereWellenabdichtung: Gleitringdichtung Kohle / Keramik*meerwasserbeständig, korrosionsfrei**verschleißfest, unzerbrechlich
