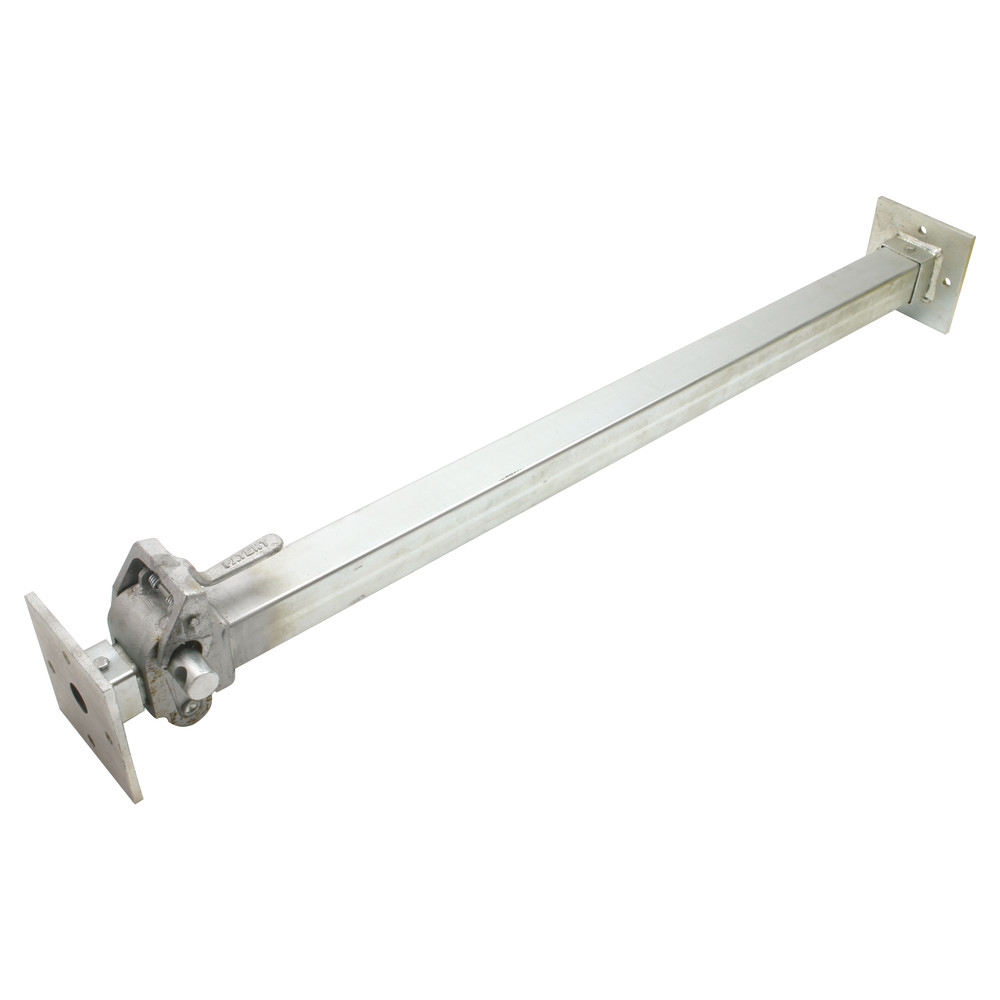

DÖNGES Quick-Lift Windenstütze
Spezial-Windenstütze aus verzinktem Stahl mit patentierter, stufenloser Sperrmechanik. Äußerst schnell verstellbar, zulässige Lastaufnahme 55 kN, in vertikaler und horizontaler Lage verwendbar.
Das Innenrohr wird durch die im Schrägloch laufende Hubwelle selbsthemmend eingespannt.
Je größer der Druck, um so stärker die Selbsthemmung bis zum vollen statischen Übergang vom Innen- zum Mantelrohr.
Die gegenüberliegende, angezogene Exzenterwelle presst den geriffelten Stahlklotz an das Innenrohr und bildet so zuverlässig eine zweite Sicherung.

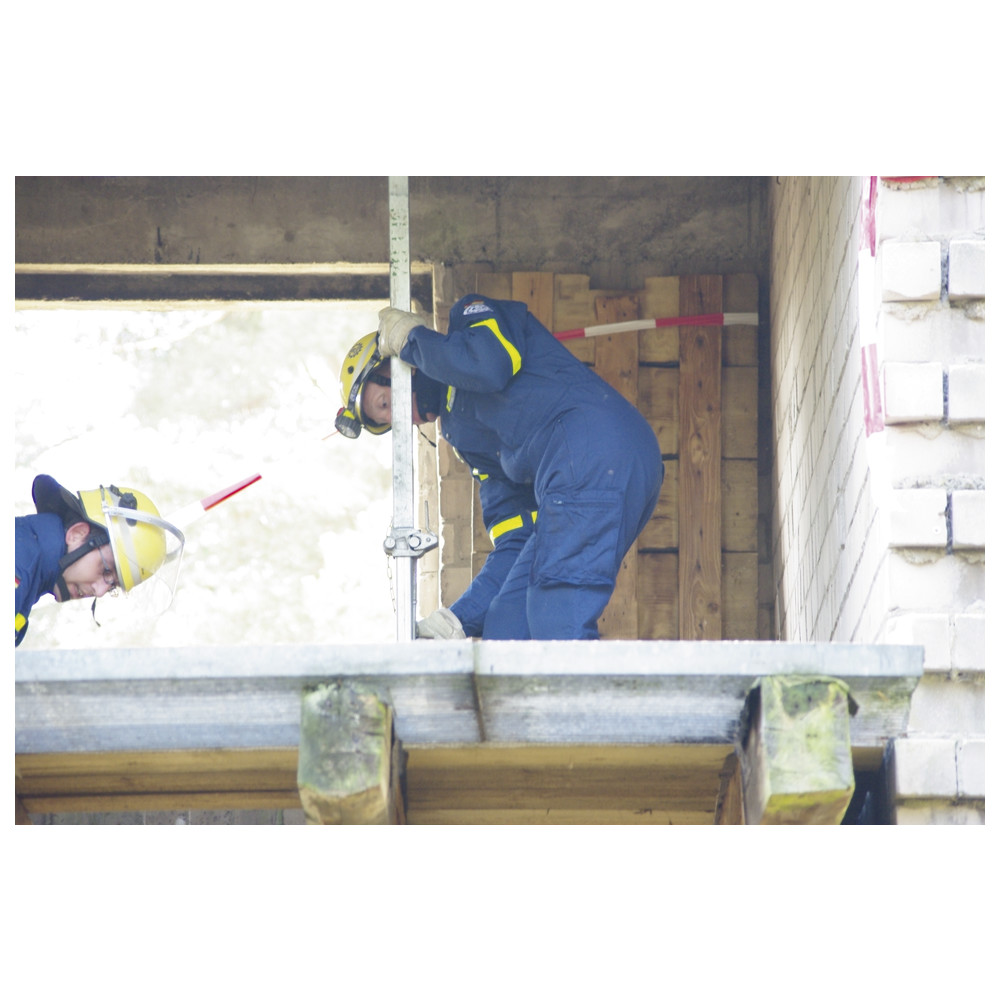

Der Exzenter der Stütze wird gelöst.
Die Stütze wird mit dem Hubelement nach unten aufgestellt.
Der Bediener stellt sich mit beiden Füßen auf die Fußplatte und zieht die Stütze aus.
Dann kann die Stütze über das Hubelement ausgedreht oder über den Exzenter verspannt werden.
Merkmale:
Schnelles Aufstellen und Verspannen.
Stufenlos verstellbar.
Verzinkt und wartungsfrei.
Sicher geführter Hubwellenlauf.
Arretierende Exzenterwelle.
Handlich.
Kann millimetergenau verstellt und vorgespannt werden.
Daten:
Kopf- und Fußplatte: 120 x 120 mm
Außenrohr: 50 x 50 mm
Belastbarkeit: max. 55 kN
Material: Stahl St 37
