MAST Tauchpumpensatz TP 15-1
400 V Schmutzwasserpumpe ▪ voll überflutbar ▪ P1/P2: 5,3 kW/4,5 kW ▪ 45 kg ▪ verstopfungsarme Bauart mit strömungsgünstig hoch angesetztem Laufrad ▪ Austausch der Verschleißteile schnell & einfach möglich (Modularer Aufbau)
EINSATZBEREICH:
Förderung von Schmutzwasser mit Feststoffanteil aus Gebäuden und Freiflächen
Förderung mineralischer Öl-/Wasser-Gemische
ANWENDERHINWEIS:
Anwendung in Verbindung mit Rollschläuchen
Eintauchtiefe max: 20 m
Temperatur Fördermedium max: 60° C
Flüssigkeitsdichte max: 1,1 kg/dm³
pH-Wert Flüssigkeit: 5-8
FÖRDERLEISTUNG:
| Förderstrom Q l/min. | 2400 | 1980 | 1520 | 850 | 0 |
| Förderdruck bar (p) | 0 | 0,5 | 1 | 1,5 | 2,1 |
| Einsatzbereich: | Schmutzwasser |
|---|---|
| Fördermenge: | 2400 l/min |
| Leistung: | 5,3 kW/4,5 kW |
| Motor: | 3~ 400 V Drehstrom 50 Hz |
| Nennstrom: | 9,3 A |
TECHNISCHE DATEN:
Fördermenge Q (max.): 2400 l/min.
Förderdruck bar (p) (max.): 2,1 bar
Motor: 3~ 400 V Drehstrom 50 Hz
Leistung P1/P2: 5,3 kW/4,5 kW
Nennstrom: 9,3 A
Drehzahl: 2800 U/min.
Gesamtgewicht: 45 kg komplett
Abmessungen: Ø 26 x B 44 x H 57 cm
Anschlussgröße: G 4"
STORZ - Kupplung: A
Korndurchlass: Ø 15 mm
Anschlussleitung: H 07 RN-F 4G2,5 (20 m)
Anschlussstecker: CEE 16 A Ein/Aus-Schalter 5-polig IP45 (IP67 optional)
BESONDERHEITEN:
MOTORVOLLSCHUTZ:
Drehrichtungsautomatik
Temperaturschutz (PTC)
Phasenausfallschutz
Unterspannungsauslösung
Wiederanlaufsperre
automatische Dichtungsüberwachung
weitere Vorteile:
stabiler Metallgriff - leicht tragbar (von 2 Personen im Schwerpunkt)
Winkel zum Einhängen von Karabiner
Druckausgang 90° drehbar - für die einfache Handhabung der Schläuche
Flachsaugen möglich (individuell regulierbar mit Manschette)
optional:
Eingebaute STORZ A-Kupplung für Reihenschaltung
WERKSTOFFE:
Tragegriff: Stahl beschichtet
Pumpengehäuse: Al-Legierung nach DIN EN 1706*
Motorgehäuse: Al-Legierung nach DIN EN 1706*
Rotorwelle: nichtrostender Stahl 1.4021
Laufrad: Sondergusseisen nach DIN EN 1563**
Schrauben: nichtrostender Stahl A2
Dichtungen: mineralölbeständige Elastomere
Wellenabdichtung: Gleitringdichtung Kohle / Keramik
Schutzsieb (Saugsieb): Stahl verzinkt
Bodenplatte: Al-Legierung nach DIN EN 1706*
*meerwasserbeständig, korrosionsfrei
**verschleißfest, unzerbrechlich
MAST Pumpensätze werden mit allem relevantem Zubehör geliefert - somit ist die Pumpe sofort einsatzfähig

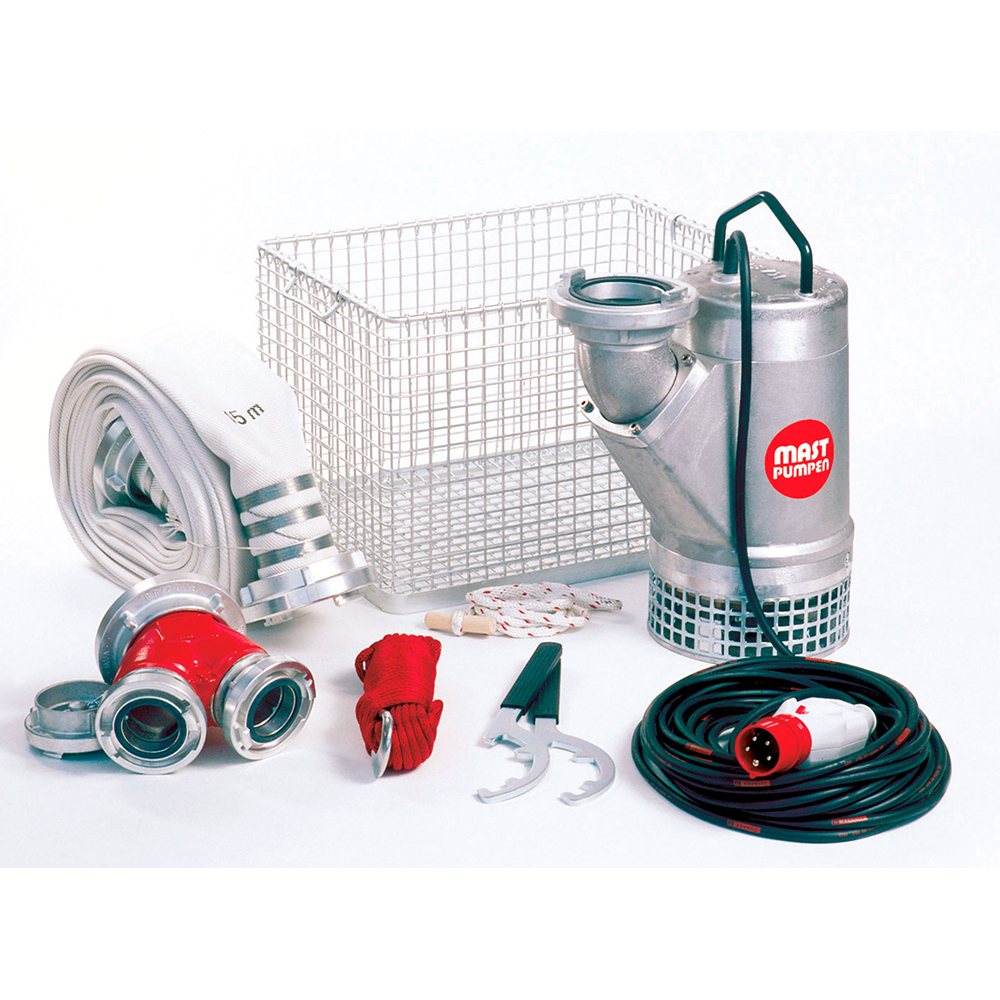

Pumpensatz bestehend aus:
1 St. Tauchpumpe TP 15-1 nach DIN 14425
1 Paar Kupplungsschlüssel A/B/C (2 Stück) nach DIN 14822
1 St. Druckschlauch STORZ A 15 m lang nach DIN 14811-A-15-K
1 St. Verteiler STORZ A-BB mit 1 Blindkupplung B und Kette - jedoch ohne Rückschlagklappe nach DIN 14355
1 St. Seilschlauchhalter 1,8 m lang nach DIN 14828
1 St. Arbeitsleine A 20 m lang mit Karabinerhaken nach DIN 14920 PA
1 St. Drahtgitterkorb verzinkt - als Transport- und Saugschutzkorb verwendbar
Maße: L x B x H ca. 610 x 440 x 410 mm / Maschenweite 20-25 mm mit Tragegriffen - stapelbar
